Monitor drgań EX ia IIC

Wykorzystanie Monitora 120.3:

Monitor drgań typu 120.3 przeznaczony jest do monitoringu drgań maszyn, przy wartości temperatury mierzonej powierzchni do 80°C. Przeznaczony jest do otoczenia zagrożonego możliwością wybuchu par i gazów, tj. dla grupy II (urządzenia powierzchniowe) we wszystkich kategoriach. Używany jest do monitoringu stanu dużych maszyn w przemyśle chemicznym, np.: wirówek, maszyn górniczych itp. Mierzonym parametrem jest skuteczna wartość prędkości wibracji, przedstawiana na wyświetlaczu monitora oraz sygnalizowana zdalnie za pomocą styków przekaźnika.

Monitor wibracji składa się z czujnika drgań ASV3EX z wyjściem prądowym 4 - 20 mA, kabla łączącego - zwykłej linii podwójnej o długości nawet do 500 m - oraz urządzenia zasilającego i wartościującego NAP3EX.

Czujniki ASV3EX produkowane są standardowo do pomiarów w zakresie 10, 20, 50 lub 100 mm/s i z zakresem częstotliwości od 3 lub 10 Hz do 1 kHz. Część elektroniczna czujnika ASV3EX zasilana jest bezpośrednio za pomocą dwuprzewodowego kabla łączącego z przyrządu NAP3EX, czujnik ASV3EX zachowuje się jak bierna czujka z pobieranym prądem proporcjo-nalnym do mierzonego parametru. Konstrukcja czujnika mieści się w obudowie ze specjalnego, półprzewodzącego tworzywa z listwą zaciskową do podłączenia kabla łączącego, umieszczoną pod pokrywą górną. Stopień osłony czujnika wynosi IP65, rozmiary 75 x 80 x 56mm.

Monitor NAP3EX należy umieścić poza zasięgiem niebezpiecznego otoczenia. Monitor wyposażony jest w cyfrowy wyświetlacz mierzonego parametru oraz trzy komparatory z nasta-wieniem poziomów porównawczych mierzonego parametru. Wyjściem stanów komparatorów są bezpotencjałowe styki przekaźnika. Wartość mierzonego parametru oraz sygnalizację stanów komparatorów można w każdej chwili obserwować przez szklany wziernik w pokrywie górnej przyrządu NAP3EX. Stopień osłony przyrządu wynosi IP65, wymiary 160 x 260 x 100mm.

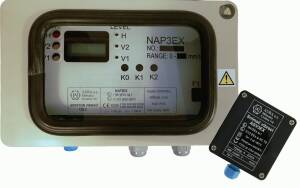

Elementy Monitora 120.3:

1 - Czujnik ASV3EX z wyjściem prądowym 4-20 mA
2 - Kabel łączący - zwykła podwójna linia instalacyjna
3 - Przyrząd wartościujący NAP3
