Univerzální akcelerometry

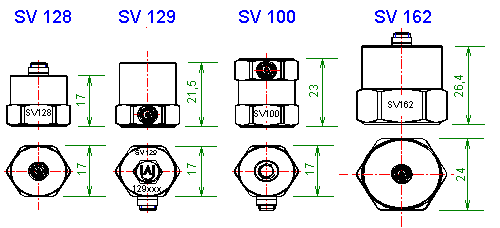

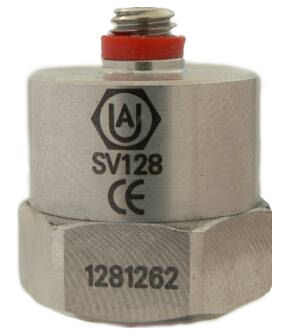

Akcelerometry SV 128, SV 129 a SV 162 jsou univerzální piezoelektrické akcelerometry střižného typu. Slouží pro měření vibrací v pásmu 0,1 Hz až 10 kHz a v teplotách až 260°C. Výstupní veličinou snímače je elektrický náboj úměrný zrychlení. Snímače se vyznačují vysokou rezonanční frekvencí, nízkou citlivostí na skok teploty a na magnetické pole. Plášť snímačů je vyroben z austenitického antikora, konektor je typu MICRODOT se závitem 10-32 UNF. Snímače SV 128 a SV 162 mají axiální vývod zatímco SV 129 má vývod radiální. Aktivním prvkem snímače je piezoelektrický disk tvaru mezikruží namáhaný na smyk. Snímač SV 100 má dvě montážní plošky a je proto vhodný především pro kalibrační účely.

Základní parametry snímače:

Typická nábojová citlivost: 3 nebo 10 pC/ms-2 , (30 nebo 100 pC/g)

Kapacita snímače: 400 pF
Typ. příčná citlivost: 1,5 %
Citlivost na skok teploty: 0,2 ms-2/K
Citlivost na mag. pole: 2 ms-2/T
Rozsah prov. teplot: -40 až +260 °C
